Voor een klant die veel projecten in Hi-Macs uitvoerd heb ik een modulaire lijm-/klemtafel ontworpen.

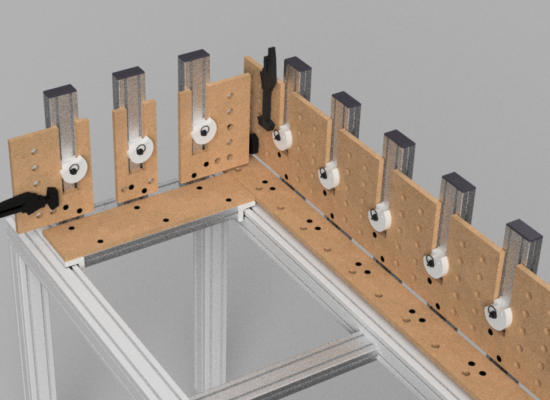

Naar aanleiding van een aantal gesprekken is er een concept ontworpen en gerenderd.
In een iteratief proces zijn er een aantal aanpassingen doorgevoerd in het concept ontwerp.

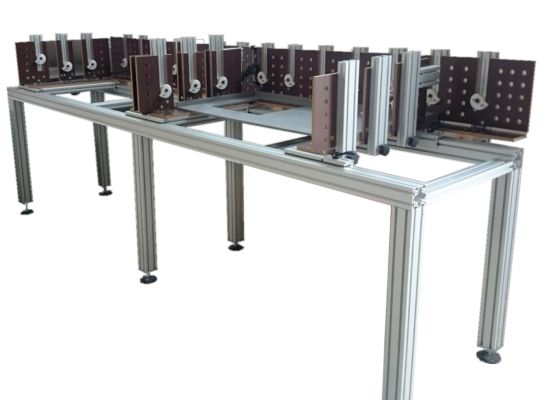

Na goedkeur van het ontwerp heb ik de lijm- klemtafel in eigen beheer gefabriceerd en geleverd.
– Modulaire opbouw
– Basisframe in verschillende groottes leverbaar. Deze versie is 3.5m bij 1m
– 2 bladen tegelijk inspanbaar door semi-vaste dubbele middensteun.
– Eindklemmen instelbaar doordat deze op sliders zijn geplaatst
– Klemmen op staanders die willekeurig geplaatst kunnen worden
– Extra platen met MFT type gaten voor desgewenst extra klemmen
– In hoogte verstelbare snelklemmen (eigen ontwerp)
Hieronder een kort filmpje waarin de werking van de snelklem te zien is.
– De klem kan in hoogte versteld worden door een verende arreteerbout.
– Ondersteuning van de klem is op een custom aluminium glijblok in het aluminium systeemprofiel.
– Klemmen gebeurt met een nok waarvan de ideale curve bepaald is voor goede klemkracht en nog steeds goed met de hand te bekrachtingen.
